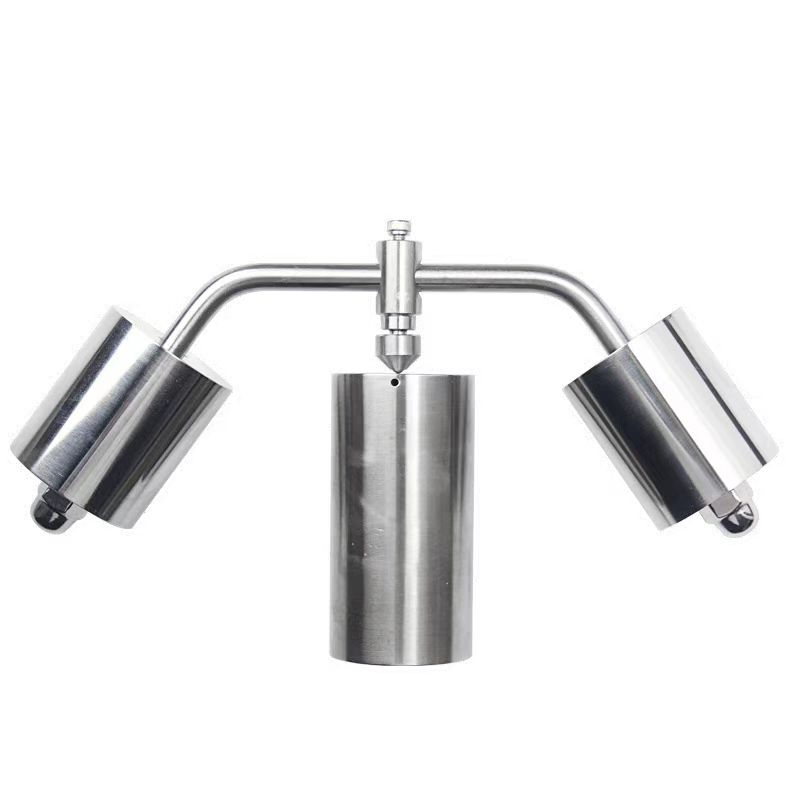

一、 產品介紹
球壓試驗裝置符合GB 2099.1 Clause 25.2, GB4706, GB4943, GB17465.1 Clause 24.1.2, IEC 60695-10-2, 60335-1 Clause 30, 60950-1, 60884-1 Clause 25.2, 60320-1 Clause 24.1.2 , 60598-1, 61010, 61032, 60439-5, IEC 60601-1, BS 1363-1, -2 Clause 22.2.1, IRAM 2073/4220-1,UL2601-1, CSA 60745, DIN VDE 0620-1 Clause 25.2, IS 1293 Clause 25.2, KS C8305, AS/NZS3109 Clause 24.1.2等標準。適用于對所有絕緣材料制成的電器外殼,外部零件進行耐熱試驗或用于將載流部件和接地電路的部件,保持在正常位置所必須的絕緣材料部件置于恒溫箱或干燥箱中進行的球壓試驗。

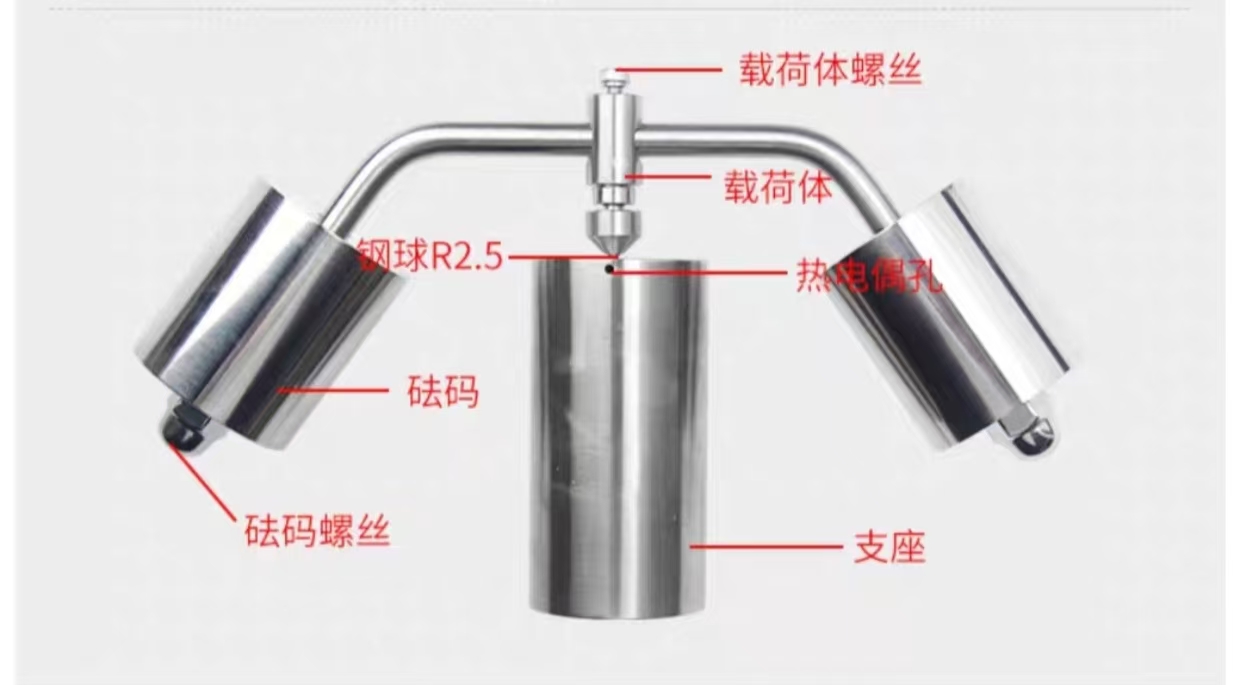

(參考示意圖)
二、 技術參數
球面: 鋼球直徑為5mm
對樣品施加的力: 20N±0.1N
熱電偶測量孔:有 (新版才有)
材質: 304不銹鋼
底座尺寸: 約H 80 mm xφ50mm
重量: 約4Kgs
三、 試驗操作
操作前:(干燥箱操作僅參考,每家使用機型不同,依具體要求),更多有關球壓測試及標準要求
1.干燥箱使用額定電壓,如要求為220V電壓,切不可錯插入其它電壓。
2.干燥箱周邊不得有易燃物品(若有須清除)。
3.干燥箱上之調鈕及其它是否正常。
4.鋼球應在球壓裝置的中心且球壓裝置組合件不得缺少。
5.試樣支承塊表面無凹凸不平現象。
6.鋼球直徑為5mm (R=2.5mm),球壓裝置總重量為20N。
7.球壓試驗溫度為125±2℃,時間為1小時。
8.在無法以整個插頭或插座試樣進行試驗時,則應在試樣上割下至少2mm厚的小塊試樣上進行試驗,如果這樣做仍做不了,則可以用小于或等于4塊,每塊均是從試樣上割下的試件來進行試驗,但這些小塊試驗件的總厚度不得小于2.5mm
操作方法
1. 將球壓裝置和試樣支承塊及試樣同時放入干燥箱中,熱電偶插入球壓裝置底坐的小孔內,用喉箍或其它方式固定熱電偶,熱電偶連接溫度儀表或測試儀。
2. 接通電源,將加熱開尖的一端旋至“2”(加熱位置),再將溫度調節器旋鈕以最初位置按逆時針方向旋至最終位置,此時箱內開始升溫(指示燈發亮作指示),與此同時,可開啟鼓風開關。(各客戶使用的干燥箱不同,本文中操作方法僅參考)
3.隨時觀察溫度計,當溫度升至接近所需工作溫度時(一般比所需恒定溫度低3~5℃,120℃左右)。將加熱開關尖的一端旋至“1”(恒溫位置),同時將溫度控制器旋鈕慢慢地按順時針方向旋轉,旋至指示燈熄滅再作出微調,至指示燈復亮,在指示燈交替明來點即為為恒溫(溫度為工作溫度,否則過高會燒壞樣品)。此時即可把旋鈕作微調,逼近指示燈點令其恒溫。
4.箱內溫度穩定后(恒溫度狀態),此時,把干燥箱箱門和內層玻璃門打開,將試樣支承塊置于箱內底部,把試樣放于試樣支承塊正中表面,然后將球壓裝置于箱內底部,把試樣放于試樣支承塊正中表面,然后將球壓裝置的鋼球壓在試樣的正中表面(不能滑掉),(如附圖)而后,關上玻璃和箱門。
5.1小時后,先將加熱開關尖的一端旋至“斷開”位置,并將溫度調節器旋轉鈕按順時針方向旋至最初位置,與此同時,關掉鼓風開關,3~5分鐘后,把玻璃門和箱門打開,將球從試樣卸下,交將所有試驗物品取出,把玻璃門和箱門關上,必要時將電源插頭拔掉。然后將試樣在10秒內浸入冷水中,使之冷卻到大致為室溫。
6.測出鋼球壓痕的直徑(用卡尺,影像測量儀等),此直徑不得超過2mm。
