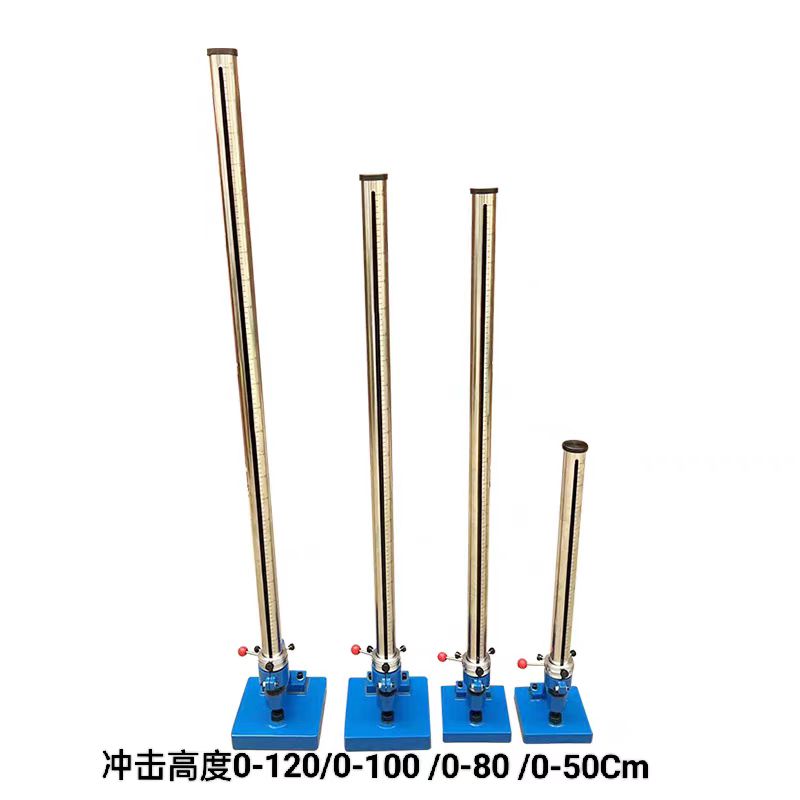

PS-120型漆膜沖擊器
(圖片只供參考實際以實物為準)
一概述
PS—120型系列漆膜沖擊試驗器用于以固定質量的重錘落于試板上而不引起漆膜破壞的最大高度120厘米表示的漆膜耐沖擊性試驗。本儀器沖擊頭沖擊試板后,無二次回彈現象。
一、 主要技術指標(見表)產品價格:電議(13268780958,張生),QQ:1039525914(鵬盛儀器)
儀器型號 技術指標 | PS—120型 |
最大沖擊高度 | 120±0.2cm |
外形尺寸 | 200*200*1450(長*寬*高) |
重錘重量 | (1000)g |
沖擊頭規格 | 直徑8mm |
枕墊塊凹孔直徑 | 15mm |
曲率半徑 | R2.5-3mm |
沖擊頭沖擊深度 | (2±0.1)mm |
整機重量 | 15kg |
招待標準 | GB/T1732—93漆膜耐沖擊測定法 |
二、主要結構及工作原理:

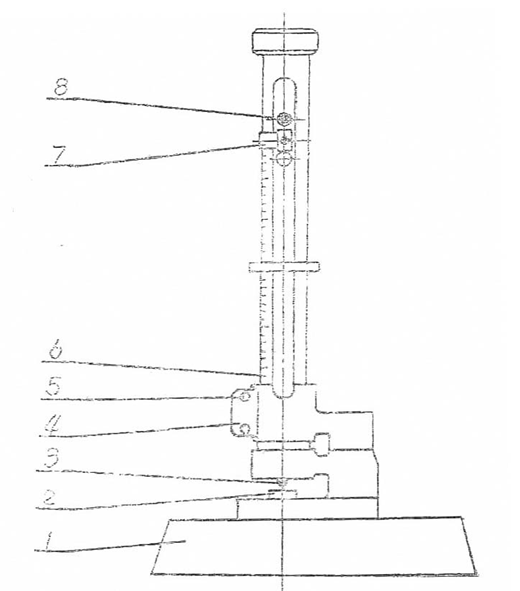

1、 主要結構:(見附圖)
1、 底座
2、 枕墊塊
3、 沖桿
4、 支臂
5、 螺釘
6、 滑筒
7、 定位標

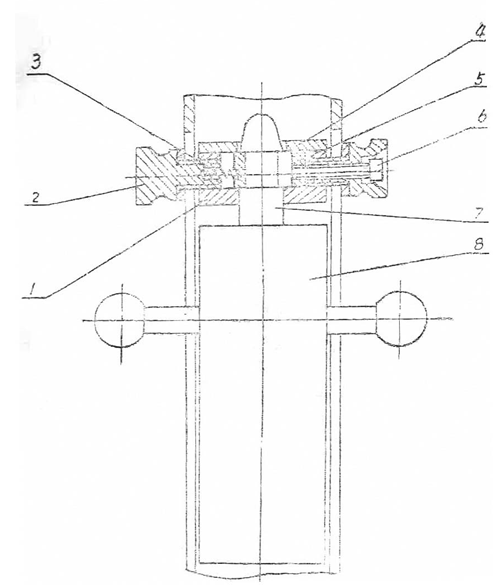

8、 控制器組件
1、控制器下底 2、控制器電器丁 3、控制器彈簧 4、控制器上蓋
5、控制器滑塊 6、控制螺釘 7、掛鉤 8、1Kg重錘組件
2、工作原理
由控制器螺釘將帶有掛鉤的重錘固定在所要求的高度上,其高度即滑筒刻度所示高度刻線與定位標刻線重合。按壓控制螺釘則控制器彈簧被壓縮,此時控制滑塊的圓孔與控制器上蓋及控制器下底的圓孔對正使掛鉤脫落,重錘落下,撞擊沖桿,沖桿向下作用在事先放在枕墊塊上的試板上。之后,提升重錘體,
取出試板,以觀察試板上漆膜試驗情況。
三、 操作與使用
1、準備
(1) 使用前,請?jiān)敿?xì)閱讀本說明書。
(2) 調零。檢查定位標是否對零線,如有偏差,將重錘降落到滑筒底部(因沖桿部分裝有復位彈簧,重錘需沿滑道向下按壓,才能降到底部)。調節定位標兩側螺釘。使定位標上刻線與零線重合。
(3) 底座留有二個安裝孔,可用M12螺栓將沖擊器穩裝在平坦的地面或工作臺上。
2、操作
(1) 試板的放置。把備妥的試板放置在枕墊塊上,且緊貼于枕墊塊凹孔,漆膜朝上,使受沖擊點距試板邊緣不少于15mm,或在試板中間處。若使用一個試板作數次試驗時,應使每個沖擊點邊緣相距不少于15mm。
(2) 重錘投放高度的設置。同時松動控制器螺釘,控制器件可按滑筒兩側滑道上下移動。根據試驗要求,先取高度時,請將定位標上刻線與滑筒刻度線重合即可,將控制器螺釘擰緊、固定。
(3) 試驗舉例。依照標準中的有關規定,完成重錘投放高度的設置,將制備好的試板置于枕墊塊上。按壓控制螺釘,重錘即自由地落在沖桿上,沖桿將沖擊力傳給枕墊塊上的試板。將重錘提升起,由控制器掛住重錘上的掛鉤,取出試板。用4倍放大鏡觀察,判斷漆膜有無裂紋、皺紋及剝落等現象。本試驗舉例僅供參考,具體的試驗方法,以標準中的有關規定為準。
