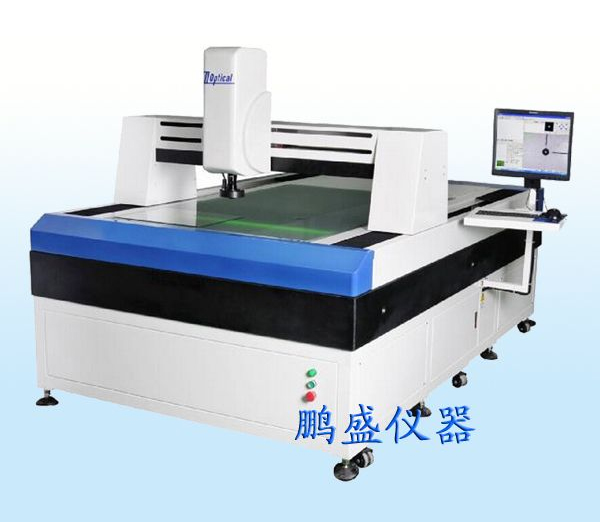

產品名稱:大型全自動影像測量儀
產品型號;PS-4030
產品品牌:鵬盛儀器生產廠家:東莞市鵬盛儀器設備有限公司
產品用途:廣泛應用于檢測各種復雜精密零部件的輪廓和表面形狀尺寸、角度及位置,進行微觀檢測與質量控制。
產品價格:電議(13268780958,張生),QQ:1039525914(鵬盛儀器)如果您想了解更多詳細參數,請您撥打曹生電話或加QQ,我們會給您提供詳細測試方案及合理報價!
產品概述:光學影像測量儀是集光學、機械、電子、計算機圖像處理技術于一體的高精度、高效率、高可靠性的測量儀器。由光學放大系統對被測物體進行放大,經過CCD攝像系統采集影像特征并送入計算機后,可高效地檢測各種復雜精密零部件的輪廓和表面形狀尺寸、角度及位置,進行微觀檢測與質量控制。產品用途:廣泛應用于機械、電子、航空航天、模具、彈簧、齒輪、接線端子、電路板接點、五金塑膠、磁性材料、電子線路、元件、手表、小五金沖壓業、礦石業、手機配件、家電制品、連接器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等的測量。(全自動測量)功能特點:1、高精密全自動測量,CNC四軸控制。2、高精度高強度機臺:00級大理石底座/立柱/工作臺,精度高,穩定性好。3、XYZ 三軸進口精密級直線導軌/進口研磨級滾珠絲桿傳動系統,壽命長,穩定性好。4、高精度光柵尺0.5um。5、自動變倍光學鏡頭,實現全自動測量,無需變倍校正。6、高清日本SONY CCD相機,高品質的測量畫面。7、自動對焦測量,光學測高測平面度,可加裝英國RENISHAW接觸式測頭。8、程控式三環八區表面光源,LED輪廓光源,同軸光源。不同產品加裝不同色彩光源。9、配套操縱手柄,方便任意位置操作。10、結合進口軟件功能研發的3D測量軟件,提高邊界分辨能力。
技術參數:
規格參數 | PS-3020 | PS-4030 | PS-5040 | |
工 作 臺 | X/Y軸行程 | 300*200 | 400*300 | 500*400 |
Z軸行程 | 有效空間245mm,調焦行程200mm,工作距離95mm | |||
金屬臺面尺寸 | 450*350 | 550*450 | 700*600 | |
玻璃臺面尺寸 | 330*230 | 430*330 | 530*430 | |
傳動型式 | 傳動型:進口X/Y/Z軸精密線性導軌和進口研磨級滾珠螺桿 | |||
測量伺服驅動系統 | 光學尺分辨率:X/Y/Z軸0.0005MM(0.5UM) | |||
測量精度:≤3UM+L/200 重復精度:≤3UM+L/200 | ||||
X/Y/Z三軸高性能伺服電機,雙重閉環控制系統 | ||||
影像系統 | 攝像機:日本索尼彩色1/3″CCD 攝像機放大倍率30-230X | |||
鏡頭:NAV高清連續變倍鏡頭//連續放大倍率0.7-4.5X 可選配:0.5X物鏡時,總放大倍率15-115X 可選配:2X物鏡時,總放大倍率60-460X | ||||
光源系統 | 程控八區光源,表面光源與透射光源均為LED冷光源、壽命長、軟件自動調節! | |||
儀器外形尺寸(L*W*H) | 700*850*1650 | 800*900*1650 | 900*1050*1650 | |
儀器重量(KG) | 330 | 500 | 720 |
儀器選配件:
儀器配件 | 儀器配件 | 1X鏡筒(標配) | 0.5鏡筒(選配) | ||||
變倍鏡頭 | 變倍鏡頭 | 0.7X-4.5X | 0.7X-4.5X | ||||
附加鏡頭 | 附加鏡頭 | 視頻倍率 | 物方視場 | 視頻倍率 | 物方視場 | ||
0.5X(選) | 0.5X(選) | 16.5X-97.5X | 16.2-2.6 | 8.3X-48.5X | 32.4-5.2 | 189 | |
標配 | 標配 | 33X-195X | 8.1-1.3 | 16.5X-97.5X | 16.2-2.6 | 95 | |
建議放置臺:載重需要=350kg,尺寸(長×寬×高)1000×600×500(mm) |
儀器配置表:
機型 | 全自動小型機器CNC-2515/3020/4030(全自動) |
CCD | 高分辨率彩色CCD1/3〞700TVL(日本索尼) |
鏡頭 | 高清NAV連續專用影像鏡頭 |
軟件 | 全自動測量軟件(含視頻卡、光盤及加密鎖) |
光柵尺 | 三軸 高分辯率光柵尺寸0.0005MM |
LED光源 | 冷光源長壽命可調8區程序LED光源 |
數據處理器 | 自主研發控制器 |
導軌 | 臺灣高精度直線P級導軌 |
絲杠 | 臺灣高精度研磨級滾珠絲杠 |
馬達 | 高性能伺服電機 |
大理石工作臺 | 00級濟南青大理石 |
基座 | 00級濟南青大理石 |
立柱 | 00級濟南青大理石 |
工業電腦配置:
配件名稱 | 品牌/聯想 |
CPU | 雙核3.0G |
內存 | 4G DDR800 |
主板 | 聯想G31MX-K |
硬盤 | 500G |
光驅 | 18XDVD-ROM |
機箱電源 | 聯想8197機箱電源 |
鍵盤鼠標 | 聯想光電套裝 |
顯示器 | 聯想20吋大屏液晶 |
工廠實景圖片:
