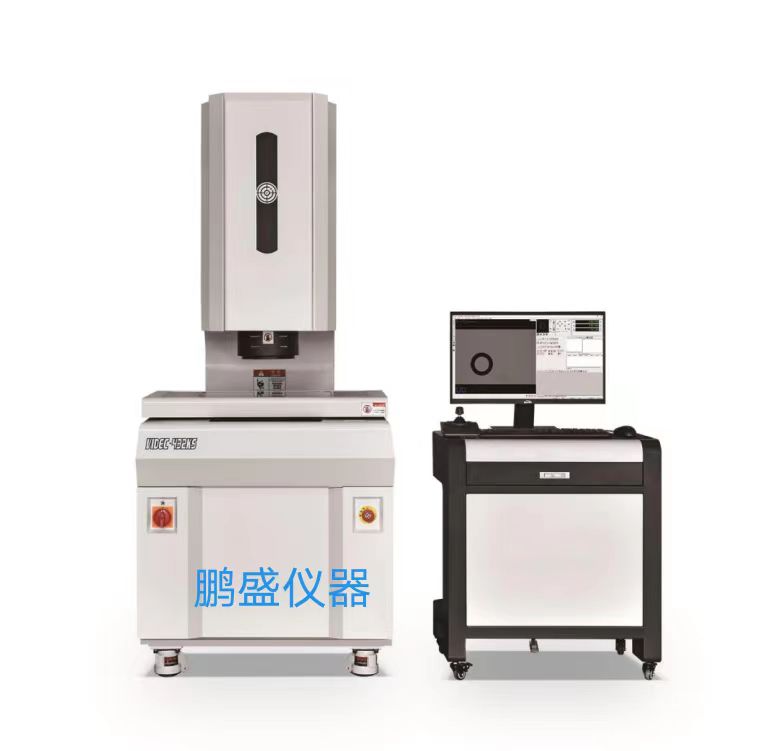

PS-5040型一鍵式光學影像測量?jī)x
儀器特點:
? 快速:可以多個產品同時測量,產品放置后,僅需一鍵可同時測量放置在平臺的多個產品的尺寸,顛覆了傳統測量模式
? 雙側遠心鏡頭,畸變小,視野范圍內的可高精度一鍵完成測量,超出視野的可無縫拼接測量。
? 無人為誤差:任何人的測量結果都是相同的。
? 任何人都能方便快捷操作。
? 視野范圍內產品可隨意擺放,無需任何夾具。
? 測量完成后可自動導出數據報表。
? 表面環形光源自動升降,方便不同高度產品軟件自動調節。
? 外觀設計大方,美觀,機身采用花崗巖保證了設備的穩定性。
? 強大的軟件處理系統和精準的算法,取得高精度的測量結果。
技術參數:
產品型號 | PS-5040 |
鏡頭視野 | 82.9*55.6mm |
測量精度 (無拼接) | ≤0.005mm |
測量精度 (有拼接) | ±(3+L/50)um |
重復測量精度 | 無拼接時:0.003mm |
測量行程 (X*Y*Z) |
500*400*100mm |
儀器外形尺寸 (X*Y*Z)約 |
810×1210×1900mm |
儀器重量 | 450KG |
平臺承重 | ≤10Kg |
相機 | 2000W像素高清千兆網數字CCD相機(黑白) |
鏡頭 | 雙側遠心鏡頭 |
光源系統 | 綠光(平行底光) ,自動升降環形表面落射光源 |
同軸光源 | 選配 |
軟件 | CNC/IN.2.0 |
電腦配置 | 腦配置:CPU:10代 I5 10400內存:16G主板:技嘉H410硬盤:512G固態(金絲頓) 機箱:ATX+工控300W電源,顯示器:aoc 24 IPS鍵盤鼠標:力拓套裝 |
信號輸出 | 判斷輸出PASS FAIL NULL |
工作環境 | 25℃±2℃ 20%到80% RH |
測量速度 | ≤2-5秒(100以內尺寸) |
測量基本 功能 | 點、線、圓、圓弧、角度、距離、平行距、多點圓、多點線、多段弧、R角、框選圓、識別點、點云 |
輔助功能 | 相交、平行、平分 、垂直 、相切、最高點、最底點、卡尺、中心點、中心線、頂點線 |
行為公差 | 直線度、真圓度、對稱度、垂直度、位置度、平行度 |
幾何公差 | 位置公差 形位公差 尺寸公差 |
標注功能 | 對齊、垂直水平、角度、半徑、直徑、面積、周長標注、螺紋中徑、批量標注 |
軟件權限 設置 | 公差設置、識別模式、字體修改、操作人員管理、程序修改權限 |
報告功能 | SPC分析報告、(CPK.CA.PPK.CP.PP)值、制程能力分析、X管制圖、R管制圖 |
報表輸出 | Word、 Excel 、 TXT、PDF |
功率 | 1000W |
電源 | AC220V ±10%,10A,50/60Hz |
詳細參數電話聯系!
產品價格:電議(13268780958,張生),QQ:1039525914(鵬盛儀器)
