產品用途:

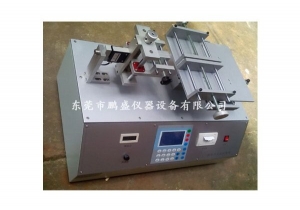

插拔力試驗機適用于各種手機及電腦周邊連接器的插拔力試驗,本機能解決各種連接器測試的夾具問題。插拔力試驗機適用于各種連接器之插入力及拔出力的自動測試,將可得到完全準確之插拔力試驗??娠@示每次插入力及拔出力(PEAK值)。測試速度及測試次數均可設定。
獨特性能:
1、本機是款非標定制機型,擴大工作臺面
2、外觀優美、設計精美、外觀周邊無毛刺
3、可以無極調速、操作簡便、配有微型打印機
4、可以測試較大產品、工作臺面滑塊自由
技術參數:
插拔力范圍:0-30kgf(可選配)
次數范圍:0~999999
調速范圍:0~60次/分鐘
行程調節范圍:直徑0~8mm
機器重量(約):70kg
機臺尺寸(長*寬*高):800*550*530mm
供電電壓:220V±10% 60Hz
測試項目:
4.1連接器單孔插拔試驗
4.2連接器整排插拔試驗
4.3連接器插拔壽命試驗
4.4連接器單Pin與塑膠保持力試驗
4.5連接器NORMAL FORCE測試
4.6一般壓縮,拉伸破壞試驗
注意事項:
1、本設備屬于精密儀器,操作前請?jiān)敿?xì)閱讀使用說明,非專業操作人員, 請勿隨意操作;
2、請將機器置于干燥、清潔、寬敞、通風的環境里;
3、機器應該平放于地面上,保持平穩;
4、操作前應該檢查機器各方面的情況;
5、機器運行遇到突發狀況,首先應當關閉機器;
6、機器運行中,請勿隨意去觸碰機器或者隨意改變其運行參數,以及不能有 其他的東西抵住設備運行,否則后果自負;
7、機器試驗完畢,應當經常性保持機器各部件干凈且傳動機構加油潤滑。
使用說明:
1、試驗前,熟悉測試軟件的使用,需要對產品進行導通測試,則公母端需要引線與導通紅黑夾子接成回路。
2、調節行程:打松偏心輪上面的內六角螺絲,擰動小手柄,調節到適合的插拔行程。
3、預試:將產品放入夾具中,公端夾具夾住產品公端部分,母端夾具夾住產品母端部分,用手旋轉偏心輪,看公母端插拔是否到位以及行程是否合適。
4、連接電源線,與AC220V電源接通,打開電源開關。
5、詳細閱讀操作軟件后,設定好插拔的單位、次數等相關測試參數。
6、參數設定OK,將速度旋鈕扭至左端速度最小,按開始鍵,試驗開始,此時屏幕會顯示各試驗參數(如果測試次數較少也可以先將速度調節好,再對產品測試);
7、將速度調至客戶所需要速度(從左到右速度逐漸增大,液晶顯示屏顯示轉速,速度單位為:次/每分鐘),此時液晶屏上會顯示試驗次數以及設定次數、插入最大力、拔出最大力等相關測試數據。
8、試驗中,請不要對機器進行任何操作,以免影響測試效果。本機具有斷電停止計數功能,如遇到停電等,則下次試驗,試驗次數不會清零,可以需要繼續上次試驗;
9、當?shù)竭_(dá)設定的試驗次數時,機器自動停止運行;
10、試驗停止后,記下試驗結果,需要換產品試驗,則重復以上步驟,結束試驗,需要關掉電源開關,切斷電源;
鍵位定義:
1、START:游標上移或啟動用。
2、MANUAL:游標下移。
3、STOP:停止運行或清除報警聲。
4、AUTO:無用。
5、0~9:數字鍵
6、 0~2: 在不是設定時,具有第二功能,
0、清除實時荷重
1、清零最大插拔力
2、清除已測試驗次數
7、—:設定時,用作小數點輸入。
8、←: 刪除
9、OK:確定
10、SET:進入下一級菜單,在“查看測試檔案”界面時作打印鍵用。
11、 ESC: 退出上一級菜單
控制面板
工作臺面可以左右移動、前后移動測試空間超大
